Графический светодиодный экран

Графический светодиодный экран

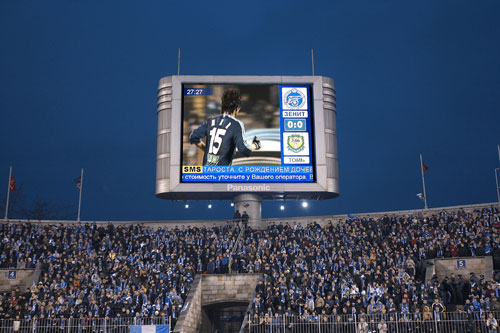

Универсальным табло является графический светодиодный экран. Он позволяет реализовывать и графический дисплей и и бегущую строку и символьное табло.

У табло однородная структура, которая состоит из пикселей – элементов изображения.

Один или несколько светодиодов высокой яркости составляют каждый пиксель табло. Пиксель из светодиодов одного цвета — в одноцветном табло. Пиксель из светодиодов разного цвета — в цветном табло. В полноцветном табло пиксель состоит из светодиодов трех цветов (красного, зеленого, синего).

Обычно пиксели располагаются на печатной плате. Затем из этих печатных плат изготавливается модуль табло. Модуль так же содержит блоки питания, один или несколько контроллеров модуля. Так же может содержать технические решения, которые позволят отвести тепло выделяемое в модуле.

Единый конструктив модуля защищает электронную начинку от внешних воздействий.

Единая рама, на которой закрепляются модули, носит задачу не только чисто конструктивную, дополнительно защищает модули от внешних воздействий, так же являясь вентиляцией для отвода тепла, которое выделяют модули.

Если шаг пикселей небольшой, то пиксели чаще изготавливают из SMD светодиодов, которые занимают меньше места на плате. Эти светодиоды легче припаять, и от них легче отвести тепло. Но корпус этих светодиодов дороже, так как он сложнее. Большое преимущество таких светодиодов в том, что установка на плату производится машиной – установщиком компонентов, что уменьшает стоимость изготовления и ускоряет производство.
